VSCode+CubeMX开发STM32笔记-使用硬件I2C接口与OLED显示

使用VSCode+CubeMx开发STM32，这里介绍使用硬件I2C接口驱动OLED屏幕；

1.建立工程

1.1 创建项目文件

从已有的仓库中创建一个工程:

1	git clone https://github.com/makerinchina-iot/vscode_stm32cubemx_hello.git oled

使用VSCode打开工程后，需要更改如下名字：

文件夹根目录下CMakeLists.txt 文件中修改工程名字为oled：

1	set(CMAKE_PROJECT_NAME oled)

stm32cubemx配置文件更改为 oled.ioc ，并更改以下文件名：

...
    ProjectManager.ProjectFileName=oled.ioc
	ProjectManager.ProjectName=oled
...

1.2 引脚配置

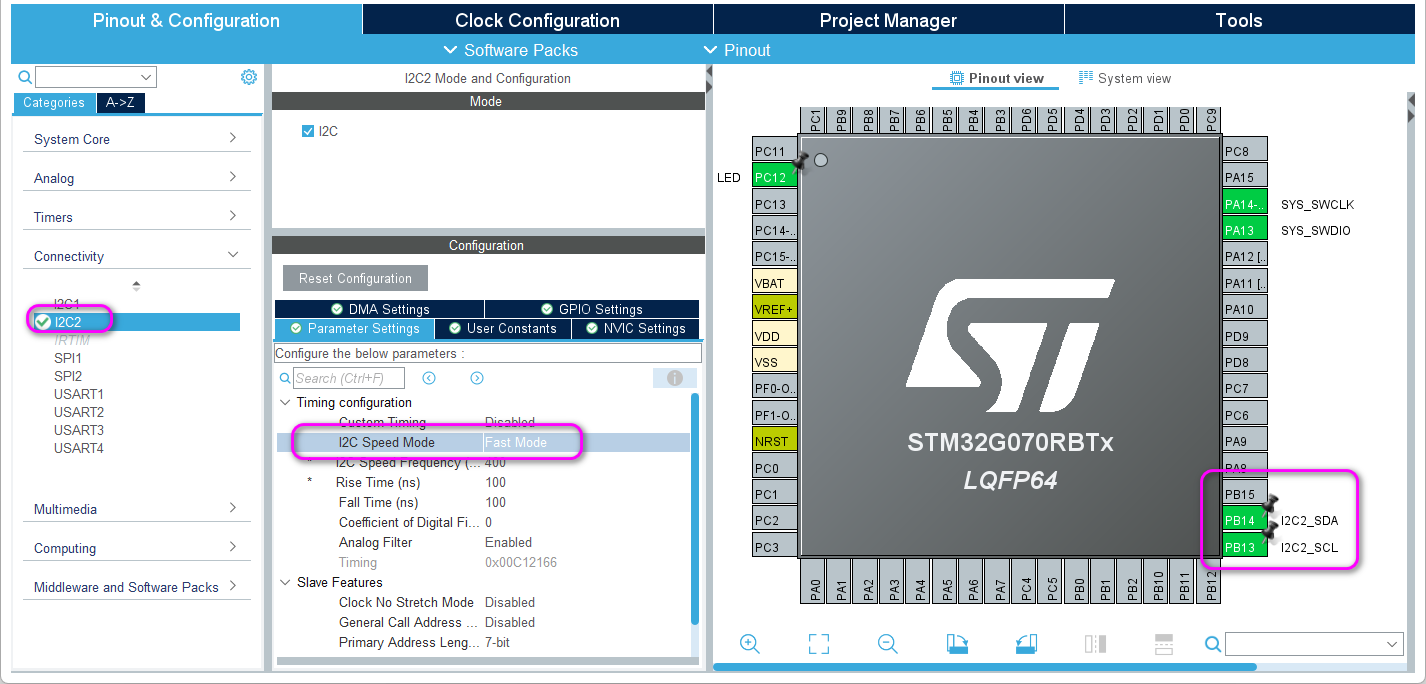

使用STM32CubeMx打开ioc配置文件，然后配置对应的硬件I2C引脚；

2. 编写代码

2.1 基本的硬件I2C使用

由CubeMx配置好I2C后，直接使用接口 HAL_I2C_Master_Transmit 或 HAL_I2C_Mem_Write 来对I2C进行写操作即可；

2.2 OLED显示

OLED初始化

// OLED initialisation sequence
const uint8_t OLED_INIT_CMD[] = {
    OLED_MULTIPLEX, 0x3F,     // set multiplex ratio
    OLED_CHARGEPUMP, 0x14,    // set DC-DC enable
    OLED_MEMORYMODE, 0x00,    // set horizontal addressing mode
    OLED_COLUMNS, 0x00, 0x7F, // set start and end column
    OLED_PAGES, 0x00, 0x3F,   // set start and end page
    OLED_COMPINS, 0x12,       // set com pins
    OLED_XFLIP, OLED_YFLIP,   // flip screen
    OLED_DISPLAY_ON           // display on
};


void ssd1306_init(void)
{
    for (uint32_t i = 0; i < sizeof(OLED_INIT_CMD); i++)
    {
        ssd1306_write_cmd(OLED_INIT_CMD[i]);
    }
}

OLED写命令和写数据操作

static void ssd1306_write_cmd(uint8_t cmd)
{
    uint8_t buff[2] = {OLED_CMD_MODE, cmd};

    HAL_I2C_Master_Transmit(&hi2c2, OLED_ADDR, buff, 2, HAL_MAX_DELAY);
}

static void ssd1306_write_data(uint8_t *pdata, uint16_t len)
{
    HAL_I2C_Mem_Write(&hi2c2, OLED_ADDR, OLED_DAT_MODE, I2C_MEMADD_SIZE_8BIT, pdata, len, HAL_MAX_DELAY);
}

OLED基本显示

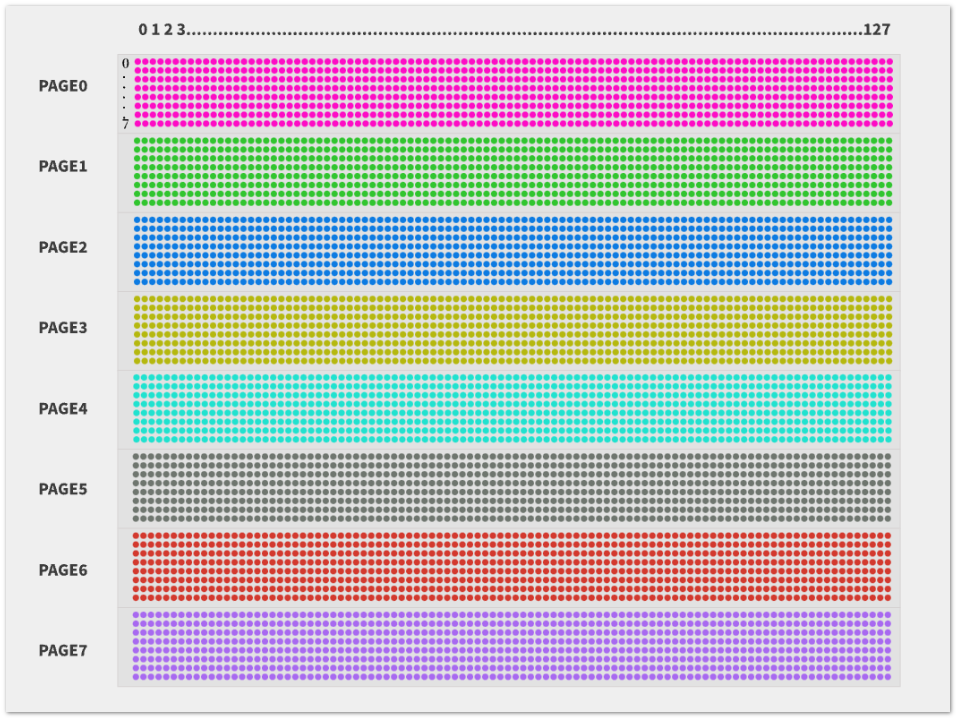

SSD1306为128x64像素，分为8个Page和128列，1个Page的1列包含8个像素点，因此写入时按字节写入，1个字节会填充1个page的1列像素点，高位在上，低位在下，示意图如下：

显示时候就需要先指定位置，即Page和列的坐标，然后写入像素即可显示了；

设置坐标

void ssd1306_set_pos(uint8_t x, uint8_t y)
{
    ssd1306_write_cmd(OLED_PAGE | y);
    ssd1306_write_cmd(x & 0x0f);
    ssd1306_write_cmd(OLED_COLUMN_HIGH | (x >> 4));
}

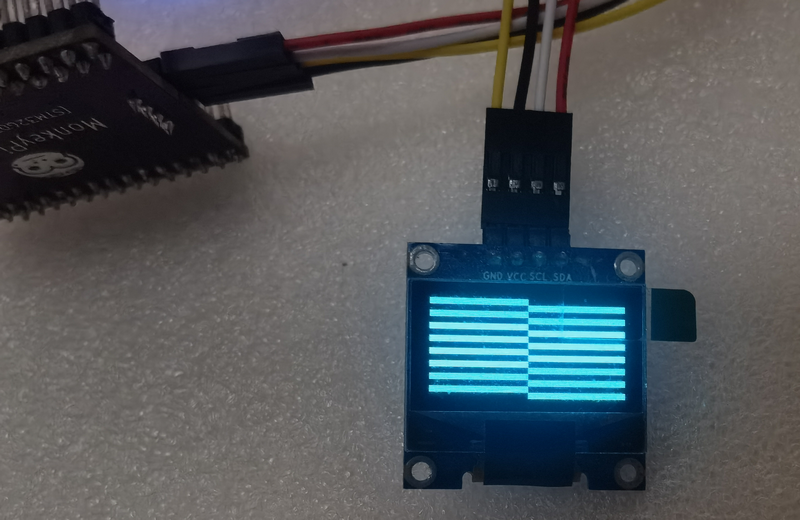

OLED显示条纹测试

0-63列显示上半部分，64-127列显示下半部分：

void ssd1306_test_bar()
{

    static uint8_t mem_buff[8][128];

    // clear
    memset(mem_buff, 0, sizeof(mem_buff));

    for (uint8_t x = 0; x < 8; x++)
    {
        // set cloumn 0-63
        for (uint8_t i = 0; i < 64; i++)
        {
            mem_buff[x][i] = 0x0f;
        }
        // set column 64-127
        for (uint8_t i = 64; i < 128; i++)
        {
            mem_buff[x][i] = 0xf0;
        }
    }

    // write to all
    for (uint8_t i = 0; i < 8; i++)
    {
        ssd1306_set_pos(0, i);
        ssd1306_write_data(mem_buff[i], 128);
    }
}
