VSCode+CubeMX开发STM32笔记-SPI与Flash模块使用

使用VSCode+CubeMx开发STM32，这里介绍SPI接口读写Flash模块W25Q64；

1.建立工程

1.1 创建项目文件

从已有的仓库中创建一个工程:

1	git clone https://github.com/makerinchina-iot/vscode_stm32cubemx_hello.git w25q64_flash

使用VSCode打开工程后，需要更改如下名字：

文件夹根目录下CMakeLists.txt 文件中修改工程名字为w25q64_flash：

1	set(CMAKE_PROJECT_NAME w25q64_flash)

stm32cubemx配置文件更改为 w25q64_flash.ioc ，并更改以下文件名：

...
    ProjectManager.ProjectFileName=w25q64_flash.ioc
	ProjectManager.ProjectName=w25q64_flash
...

1.2 引脚配置

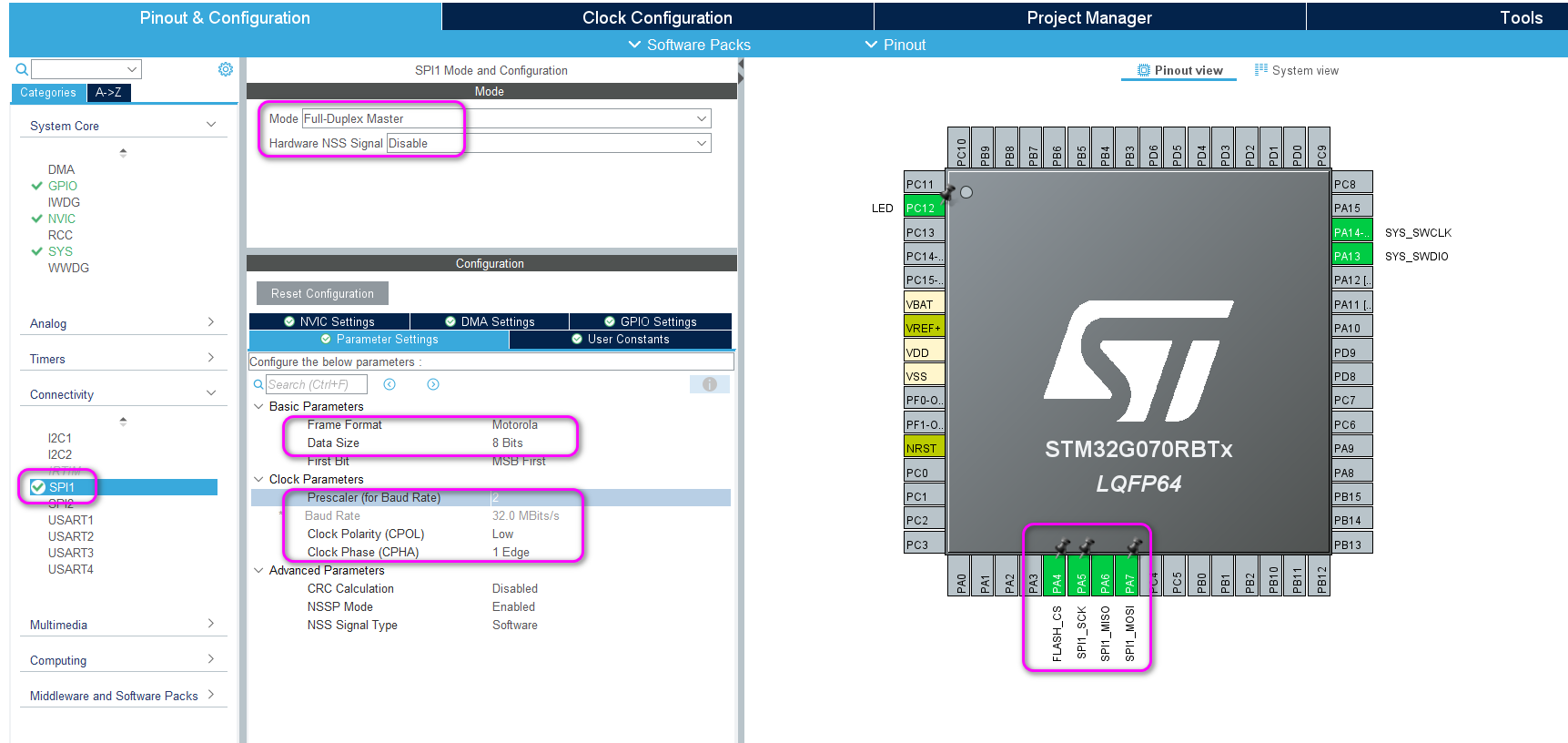

使用STM32CubeMx打开ioc配置文件，然后配置对应的SPI引脚；

SPI1配置好时钟和时钟极性等模式；

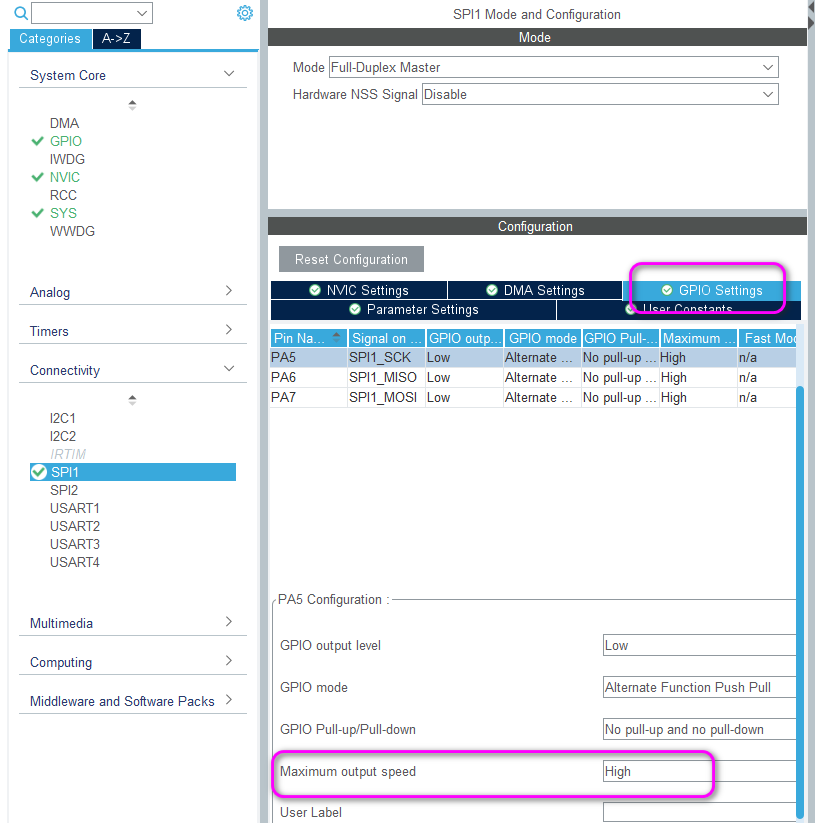

这里SPI速度配置需要注意：如果选择比较高速的时钟波特率，那么对应GPIO也需要配置为高速，否则SPI会工作不正常：

2. 编写代码

2.1 基本的Flash操作

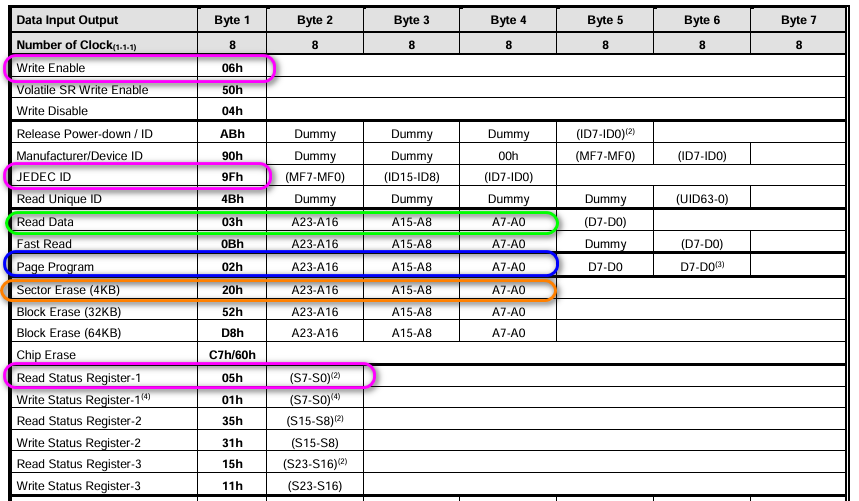

Flash操作的命令根据规格书定义通过SPI传输，主要为 HAL_SPI_Transmit 和 HAL_SPI_TransmitReceive 两个API函数；

读取Flash ID信息：

读取ID信息，需要发送 JECED ID命令，程序如下：

/* 1. 读 ID */
log_info("Read Flash ID...");
uint8_t tx[4] = {0x9F, 0xFF, 0xFF, 0xFF};
uint8_t rx[4] = {0};
CS_LOW();
spi_txrx(tx, rx, 4);
CS_HIGH();
uint32_t id = (rx[1] << 16) | (rx[2] << 8) | rx[3]; // 应=0xEF4017
log_debug("Flash ID: %08X", id);

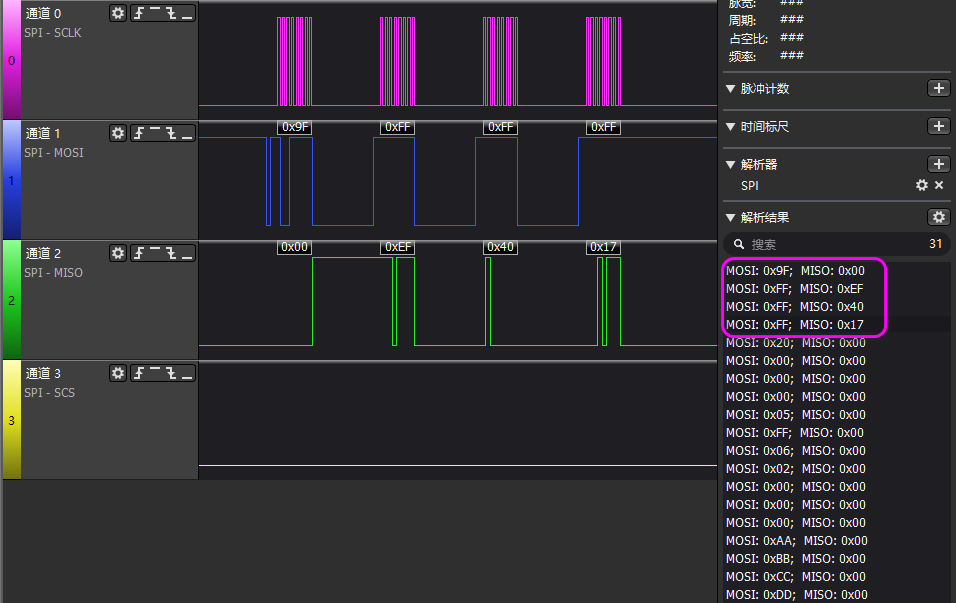

SPI时序如下：

写入和读取数据

写入数据前，需要擦除在写入数据，写入数据和擦除操作都需要发送write enable命令，然后等待写入状态完成再进行下一步操作：

void w25_wait_busy(void)
{
    uint8_t tx[2] = {0x05, 0xFF};
    uint8_t rx[2];
    do
    {
        CS_LOW();
        spi_txrx(tx, rx, 2);
        CS_HIGH();
    } while (rx[1] & 0x01);
}

void w25_write_enable(void)
{
    uint8_t tx = CMD_WREN;
    CS_LOW();
    HAL_SPI_Transmit(&hspi1, &tx, 1, 1000);
    CS_HIGH();
}

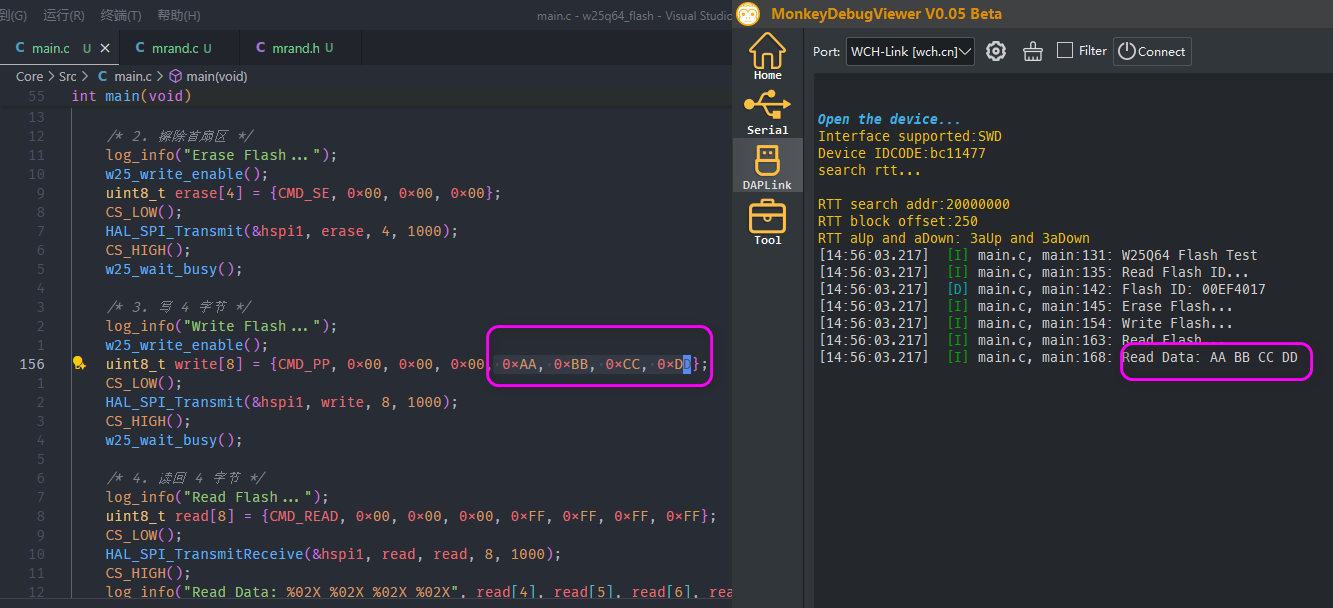

擦除然后写入和读取测试

/* 2. 擦除首扇区 */
   log_info("Erase Flash...");
   w25_write_enable();
   uint8_t erase[4] = {CMD_SE, 0x00, 0x00, 0x00};
   CS_LOW();
   HAL_SPI_Transmit(&hspi1, erase, 4, 1000);
   CS_HIGH();
   w25_wait_busy();

   /* 3. 写 4 字节 */
   log_info("Write Flash...");
   w25_write_enable();
   uint8_t write[8] = {CMD_PP, 0x00, 0x00, 0x00, 0xAA, 0xBB, 0xCC, 0xDD};
   CS_LOW();
   HAL_SPI_Transmit(&hspi1, write, 8, 1000);
   CS_HIGH();
   w25_wait_busy();

   /* 4. 读回 4 字节 */
   log_info("Read Flash...");
   uint8_t read[8] = {CMD_READ, 0x00, 0x00, 0x00, 0xFF, 0xFF, 0xFF, 0xFF};
   CS_LOW();
   HAL_SPI_TransmitReceive(&hspi1, read, read, 8, 1000);
   CS_HIGH();
   log_info("Read Data: %02X %02X %02X %02X", read[4], read[5], read[6], read[7]);
