使用VSCode+CubeMx开发STM32，这里介绍分别使用串口以及SWD调试接口输出日志功能；

1.建立工程

1.1 创建项目文件

从已有的仓库中创建一个工程:

1
git clone https://github.com/makerinchina-iot/vscode_stm32cubemx_hello.git log

使用VSCode打开工程后，需要更改如下名字：

  • 文件夹根目录下CMakeLists.txt 文件中修改工程名字为log：
1
set(CMAKE_PROJECT_NAME log)
  • stm32cubemx配置文件更改为 log.ioc ，并更改以下文件名：
1
2
3
4
...
    ProjectManager.ProjectFileName=log.ioc
	ProjectManager.ProjectName=log
...
1.2 引脚配置

使用STM32CubeMx打开ioc配置文件，然后配置对应的串口引脚；

2. 编写代码

2.1 基本的串口输出

（1）首先在main中添加串口测试代码，测试串口正常输出：

1
2
const uint8_t test_out[] = "Hello, makerinchina!";
HAL_UART_Transmit(&huart2, test_out, sizeof(test_out), HAL_MAX_DELAY);

（2）输出重定向，使用printf打印输出：

  • 在main中添加如下代码：
1
2
3
4
5
6
7
8
#include <stdio.h>

int _write(int fd, char *ptr, int len)
{
    UNUSED(fd);
    HAL_UART_Transmit(&huart2, (uint8_t *)ptr, len, 0xFFFF);
    return len;
}

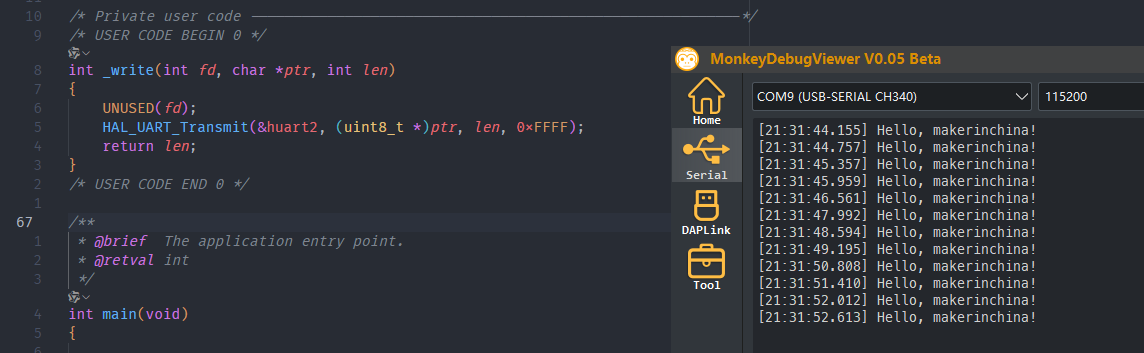

  • 之后就可以使用 printf 函数打印输出到串口了；
2.2 使用SeggerRTT通过SWD调试接口输出

（1）首先下载Jlink软件安装（SEGGER - The Embedded Experts - Downloads - J-Link / J-Trace），然后从安装目录复制segger rtt代码到工程目录，安装目录如下：

1
...\JLink\Samples\RTT\SEGGER_RTT_V810h.zip\RTT

新建libs\segger_rtt目录，然后复制源码如下：

（2）将代码添加到cmake编译系统，修改CmakeLists.txt文件如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

file(GLOB_RECURSE segger_rtt_src "libs/segger_rtt/*.c")

# Add sources to executable
target_sources(${CMAKE_PROJECT_NAME} PRIVATE
    # Add user sources here

    ${segger_rtt_src}
)

# Add include paths
target_include_directories(${CMAKE_PROJECT_NAME} PRIVATE
    # Add user defined include paths

    libs/segger_rtt
)

这样在main中即可使用segger rtt打印：

1
2
3
4
5
#include "SEGGER_RTT.h"

SEGGER_RTT_Init();

SEGGER_RTT_printf(0, "Hello, makerinchina!\r\n");

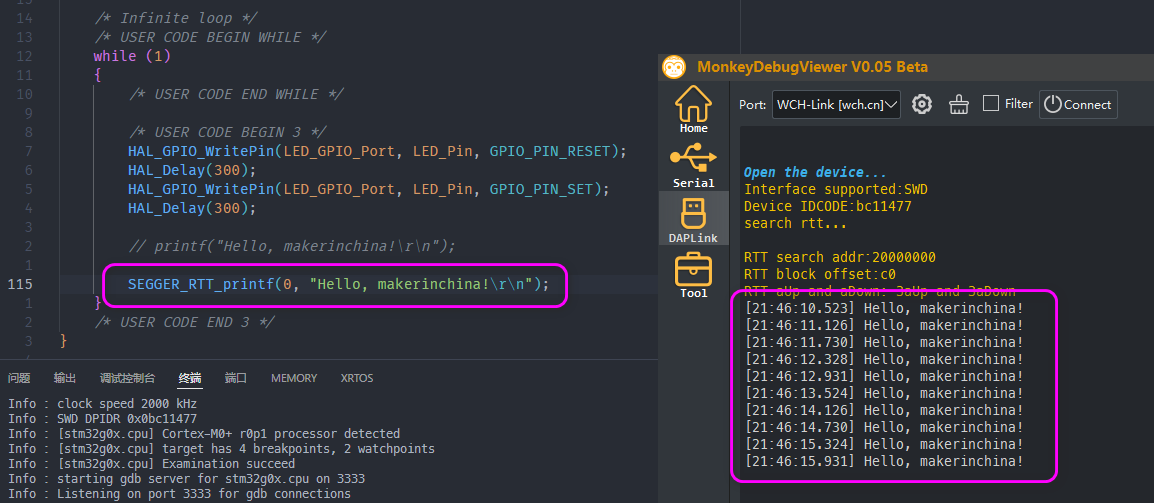

可以看到正常打印：

2.3 使用日志库

这里使用rxi/log.c: A simple logging library implemented in C99

（1）将上述库复制到 libs/log 目录中，并添加相关移植文件：

这里通过 log_add_callback 接口添加串口和rtt两种输出，因此添加了log2rtt和log2serial移植文件；

（2）在CmakeLists.txt文件中添加文件到编译系统：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
file(GLOB_RECURSE log_src "libs/log/*.c")
file(GLOB_RECURSE segger_rtt_src "libs/segger_rtt/*.c")

# Add sources to executable
target_sources(${CMAKE_PROJECT_NAME} PRIVATE
    # Add user sources here
    ${log_src}
    ${segger_rtt_src}
)

# Add include paths
target_include_directories(${CMAKE_PROJECT_NAME} PRIVATE
    # Add user defined include paths
    libs/log
    libs/segger_rtt
)

（3）log打印：

1
2
3
4
5
6
7
8
9
10
11
12
#include "log.h"

	log_init(LOG_TRACE, false);

    log_debug("debug msg print from rtt ^_^ ");
    log_info("this is the info msg");
    log_warn("warnning message shoud be attention");
    log_fatal("some fatal err occured ☹");
    log_trace("clearly trace msg info");
    log_error("some errors occured, oops.");
    log_debug("...\r\n");
    log_debug("中文信息输出显示");

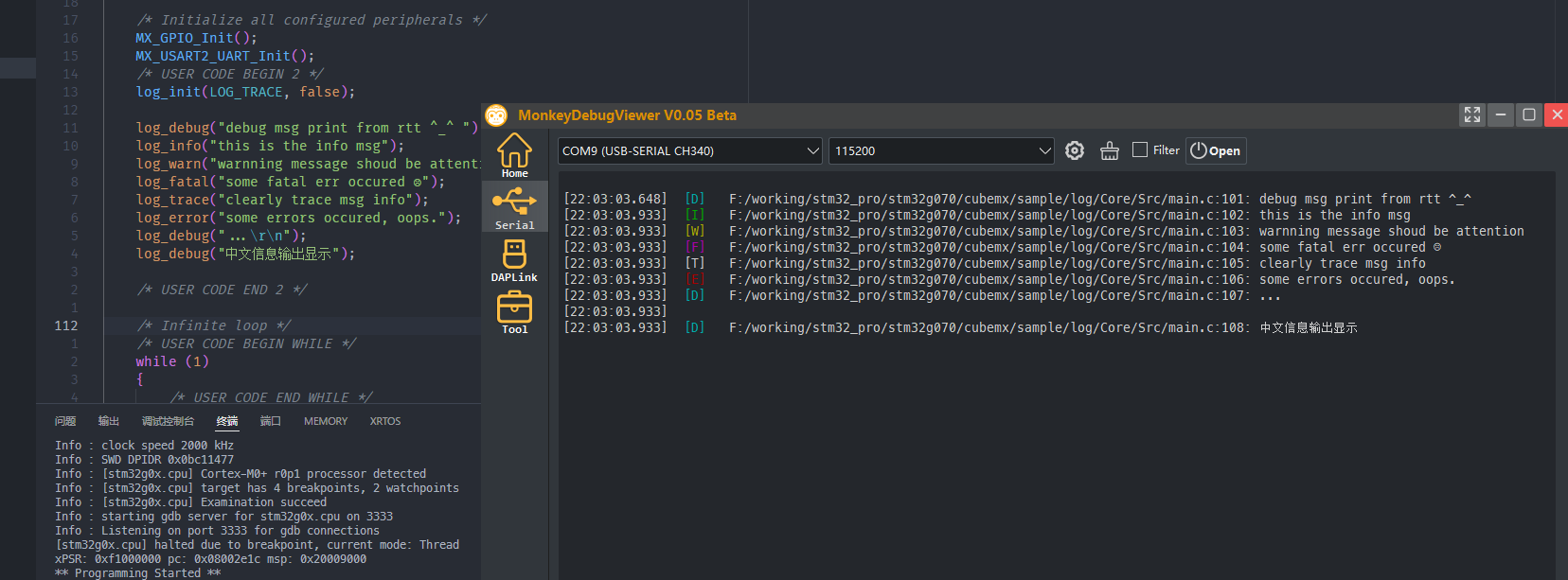

  • 串口输入打印

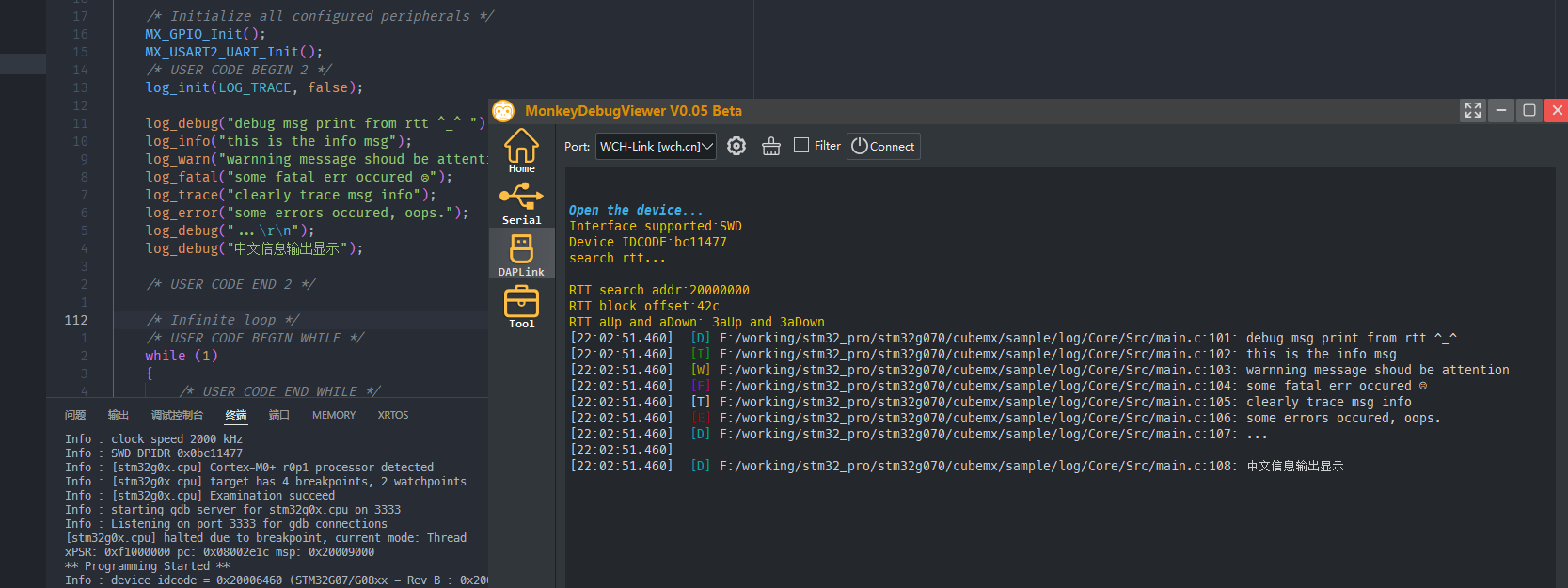

  • RTT打印
