PySide2示例-USB HID测试工具

使用PySide2创建一个简单的USB HID测试工具。

1、建立界面

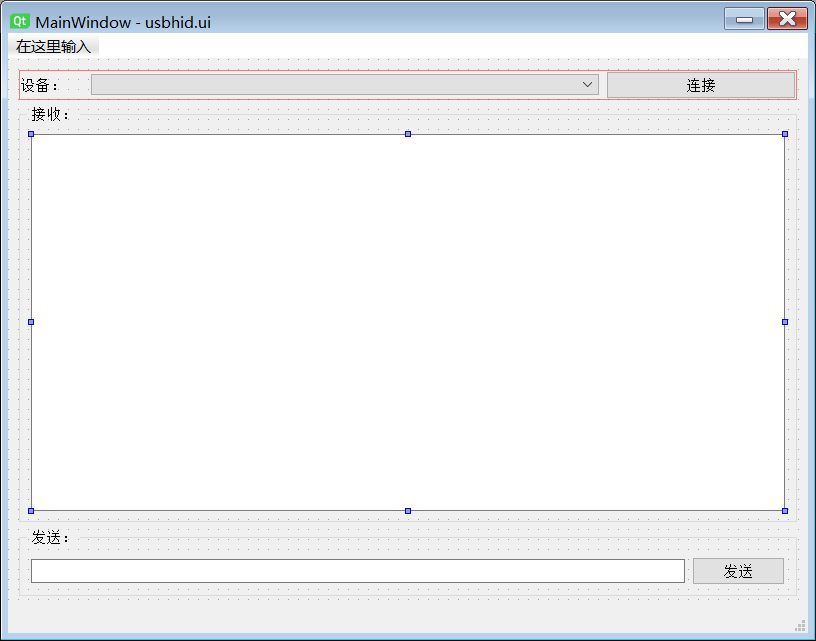

新建项目文件夹 usbhid，然后用VSCode打开并新建ui文件夹，右键使用 New Form 使用QtDesigner建立如下界面：

然后选择菜单 窗体->View Python Code，将代码复制后保存到ui文件夹下 usbhid_ui.py。

2、具体功能实现

显示界面

import sys
from PySide2.QtWidgets import *
from PySide2.QtCore import *
from PySide2.QtGui import *

from ui.usbhid_ui import Ui_MainWindow

class MainWindow(Ui_MainWindow,QMainWindow):
    def __init__(self):
        super(MainWindow,self).__init__()
        self.setupUi(self)



if __name__ == "__main__":
    app = QApplication(sys.argv)

    mwin = MainWindow()
    mwin.show()

    sys.exit(app.exec_())

扫描当前电脑USB HID设备

def __init__(self):
    ...

    devices = hid.enumerate()

    index = 0
    for devinfo in devices:
        product_str = devinfo['product_string']
        manu_str = devinfo['manufacturer_string']
        vid = devinfo['vendor_id']
        pid = devinfo['product_id']

        if product_str != '':
            self.comboPort.addItem(product_str + f' by {manu_str}')

使用enumerate方法可以扫描所有的hid设备，然后就可以获取每个设备的信息。

打开设备

def __init__(self):
    ...

    self.dev = hid.device()

    index = 0
    for devinfo in devices:
        ...
            self.comboPort.addItem(product_str + f' by {manu_str}')
            self.comboPort.setItemData(index,pid,Qt.UserRole+1)
            self.comboPort.setItemData(index,vid,Qt.UserRole+2)
            index +=1

    self.btnConnect.clicked.connect(self.open_device)

def open_device(self):
    pid = self.comboPort.itemData(self.comboPort.currentIndex(),Qt.UserRole+1)
    vid = self.comboPort.itemData(self.comboPort.currentIndex(),Qt.UserRole+2)

    if self.btnConnect.text == "连接":
        self.btnConnect.setText("断开")
        self.dev.open(vid,pid)
    else:
        self.btnConnect.setText("连接")
        self.dev.close()

这里打开设备需要设备的vid和pid号，因此需要在之前扫描设备的时候将vid和pid信息存放在列表框控件中，然后就可以通过选择下拉列表框选择要打开设备的信息。

发送数据

def __init__(self):
...
    self.btnSend.clicked.connect(self.send_data)

def send_data(self):
    str = self.editSend.text()
    hex_str = bytes.fromhex(str)

    if len(hex_str) != 0:
        self.dev.write(hex_str)

这里只实现发送十六进制数据，需要将字符串转换为十六进制。

接收数据

def __init__(self):
        ...
        self.read_timer = QTimer()
        self.read_timer.setInterval(100)
        self.read_timer.timeout.connect(self.read_data)

    def open_device(self):
        ...
        if self.btnConnect.text() == "连接":
            ...
            self.dev.open(vid,pid)
            self.dev.set_nonblocking(True)
            self.read_timer.start()
        else:
            ...
            self.read_timer.stop()

    def read_data(self):
        recv_buf = self.dev.read(32)

        if len(recv_buf) != 0:
            str = ' '.join([f'{i:#02x}' for i in bytes(recv_buf).rstrip(b'\x00')])
            self.editRecv.appendPlainText(str)

读取数据使用一个定时器定时读取，并在连接设备是打开定时器，在关闭设备时候停止，然后将接收的数据转换为十六进制显示在编辑框中。

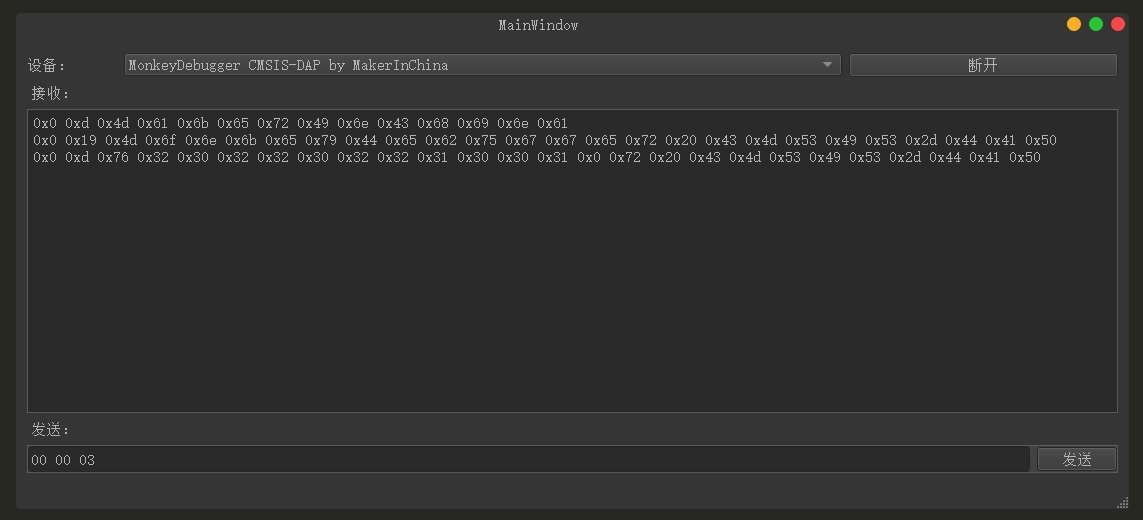

最后设置界面

if __name__ == "__main__":
    app = QApplication(sys.argv)

    dark(app)

    mwin = MainWindow()

    win = ModernWindow(mwin)
    win.show()

    sys.exit(app.exec_())
